Autodesk Civil 3D

3D土木プロジェクト設計CAD

土木設計およびドキュメント作成ソフトウェア Autodesk Civil 3D を使用して、ビルディング インフォメーション モデリング(BIM/CIM)のワークフローをサポートすることができます。プロジェクトの進行を改善し、データの整合性を高め、変更に対してすばやく対応することができます。

Autodesk Civil 3D 2020の新機能

設計作業の効率性の改善

  • 更新された[自然流下式ネットワークの解析]コマンドを使用して、パイプ ネットワークを解析し、結果をパイプ ネットワークに適用します。
    自然流下式ネットワークの解析
    更新されたコマンドはモードレス ダイアログ ボックスを使用しているため、他の作業を行っている間も開いたままにすることができます。
    このコマンドを使用して、以下の解析タイプを実行できます。

    • パイプをサイズ変更し、インバートをリセット: パイプを通る流れを解析した後で、パイプのサイズを変更し、インバートをリセットして流れを適正化します。
    • [エネルギー勾配線と動水勾配線を計算]: エネルギー勾配線と動水勾配線を計算し、システム内の各線が通常の状態、過重、またはフラッドのいずれであるかを報告します。
    • [集排水口解析]: 集排水口の容量を解析し、各集排水口の流量、深さ、および広がりを報告します。
  • 新しい構造物フィーチャ設定を使用して、[自然流下式ネットワークの解析]コマンドで使用できる既定値を指定します。
    自然流下式ネットワークの解析
  • Autodesk Storm and Sanitary Analysis の次の機能が更新されました。
    • 複数の雨水イベントを実行しているときに、雨水ごとに個別に流出の条件を設定できます。
    • 副流域ごとに Dimensionless Hydrograph のピーク流量係数を設定できます。
    • Advanced Drainage Systems (ADS)および CULTEC で新しく更新された貯水室を使用できます。
  • 弦ベースの測点を使用する線形の線形レポートでは、測点値および終了測点のレポートに弦ベースの計算が使用されるようになりました。
  • 軌道プラットフォーム設計で中国の設計標準がサポートされるようになりました。基準プラットフォームのエッジの作成または編集時に China_Metric.json 設計基準ファイルを選択できます。

図面作成作業の効率性の改善

  • Autodesk Dynamo for Civil 3D のコマンドを使用して、Autodesk Civil 3D のタスクおよびワークフローの自動化のためのスクリプトを作成および実行します。
    Autodesk Dynamo for Civil 3D は、Autodesk デスクトップ アプリを介して、および Autodesk Account から個別にインストールできるビジュアル プログラミング アプリケーションです。
    アプリケーションをインストールすると、
    Civil 3D の[管理]リボン タブで Dynamo 関連のコマンドを使用できます。
    Dynamo
  • 追加の参照テンプレートを図面にアタッチすると、テンプレートのリストの下部に追加され、前にアタッチされたテンプレートに対して既に指定されているカスタマイズ設定が保持されます。
    参照テンプレート
  • SyncDrefPsetToSource という新しいシステム変数を使用することで、データ ショートカット参照を同期するときにプロパティ セットを同期するかどうかをコントロールできます。SyncDrefPsetToSource には、以下の設定を使用できます。
    説 明
    0 プロパティ セットは関連するデータ参照オブジェクトが同期されるときに同期されません。
    1 プロパティ セットは関連するデータ参照オブジェクトが同期されるときに同期されます。
    オブジェクトがソース図面で変更されている場合にのみ、ホスト図面でプロパティ セットの同期が発生します。

    • オブジェクトがソース図面で変更されている場合、オブジェクトと関連するプロパティ セットはホスト図面で同期されます。
    • オブジェクトがソース図面で変更されていない場合、オブジェクトと関連するプロパティ セットはホスト図面で同期されません。
      注: プロパティ セットがソース図面で変更されている場合は、オブジェクトがソース図面で変更されていない限り、プロパティ セットは同期されません。
  • 横断勾配摺り付けとカントの変更に関連するデータ ショートカットの同期が強化されました。この機能強化により、変更を加えることでデータ参照線形を同期するよう求められる、ソース線形の横断勾配摺り付けとカントのパラメータの種類が増えました。

コラボレーションとデータ交換の更新

  • [Civil 3D 図面を書き出し]コマンドの次の機能が更新されました。
    • 背景マスクを持つラベルは、屈曲部ねじれ形状ハッチングとともに書き出されないようになりました。
    • 外部参照は書き出し時に適切に分解されます。
    • 書き出し時にプロキシ状態メッセージが表示されなくなりました。
    • Autodesk Civil 3D 2019.2 Update に含まれていた、計画線、区画セグメント、および測量図形を 2D または 3D のポリラインに変換するオプションは、Autodesk Civil 3D 2020 に含まれています。
  • 新しい設定を使用して、Autodesk InfraWorks で使用するために Autodesk Civil 3D から軌道線形を書き出す際に、中心線線形または軌道線形のどちらとするかをコントロールします。
    Civil 3D 図面を書き出し

    • [いいえ]に設定すると、Civil 3D から IMX に書き出される軌道線形は InfraWorks の線路オブジェクトになり、ジオメトリの精度が低下する可能性があります。
    • [はい]に設定すると、Civil 3D から IMX に書き出される軌道線形は中心線形として書き出され、InfraWorks に読み込むとコンポーネント道路になります。コンポーネント道路は Civil 3D の軌道線形と同じジオメトリです。
    • 注: この設定は、 Civil 3D で[IMX を書き出す]コマンドを使用するとき、および InfraWorks で直接 Civil 3D 図面を開くときに適用できます。

Autodesk Civil 3D の主な機能

相対標高計画線

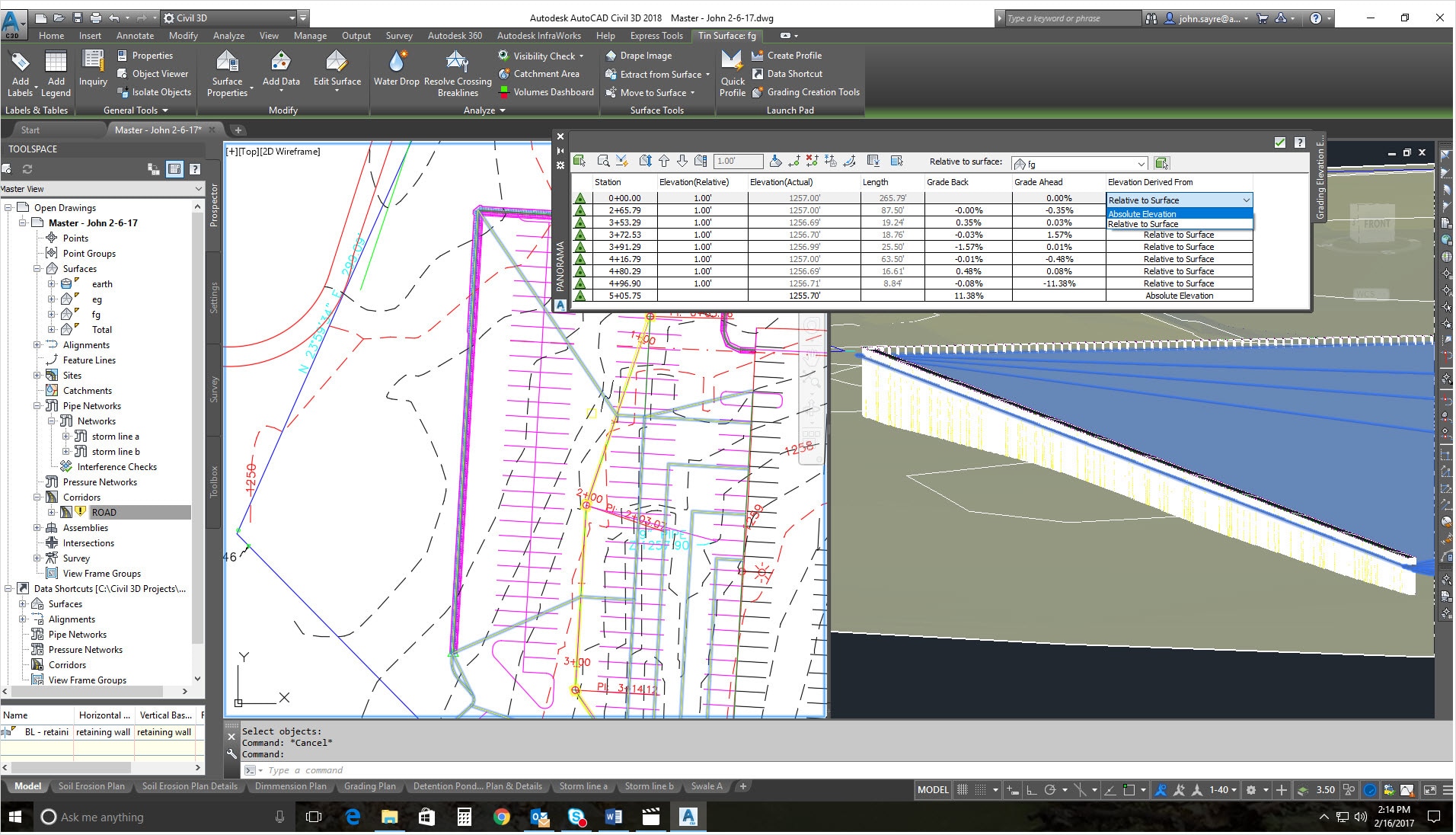

計画線をサーフェスから、またはサーフェスを基準にして取得して、サーフェスの変更に合わせて計画線が更新されます。

相対標高計画線

動的なオフセット縦断

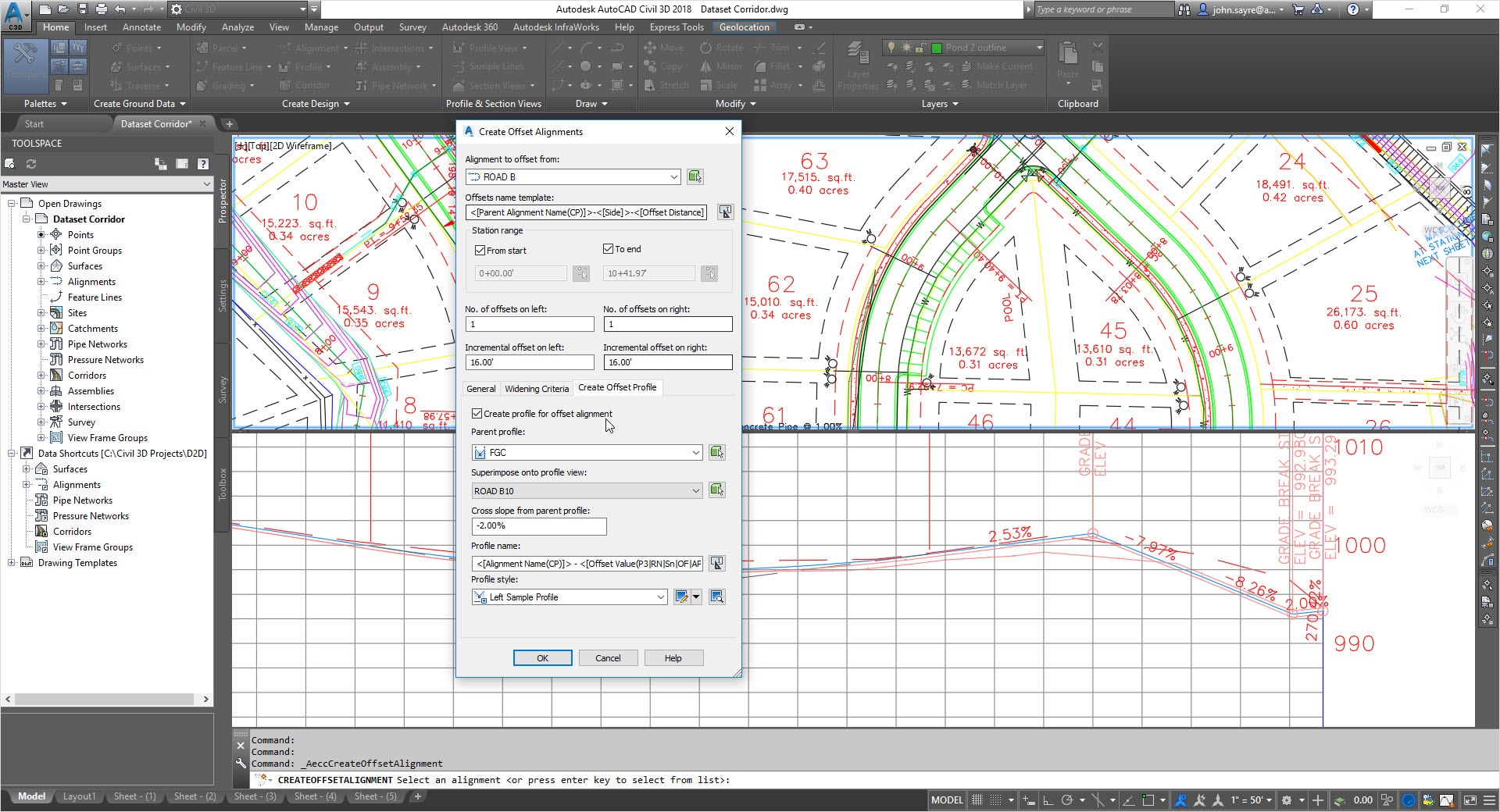

既定の横断勾配を使用して動的なオフセット縦断を作成します。修正する場合は、縦断のプロパティを編集します。

動的なオフセット縦断

接続されている線形

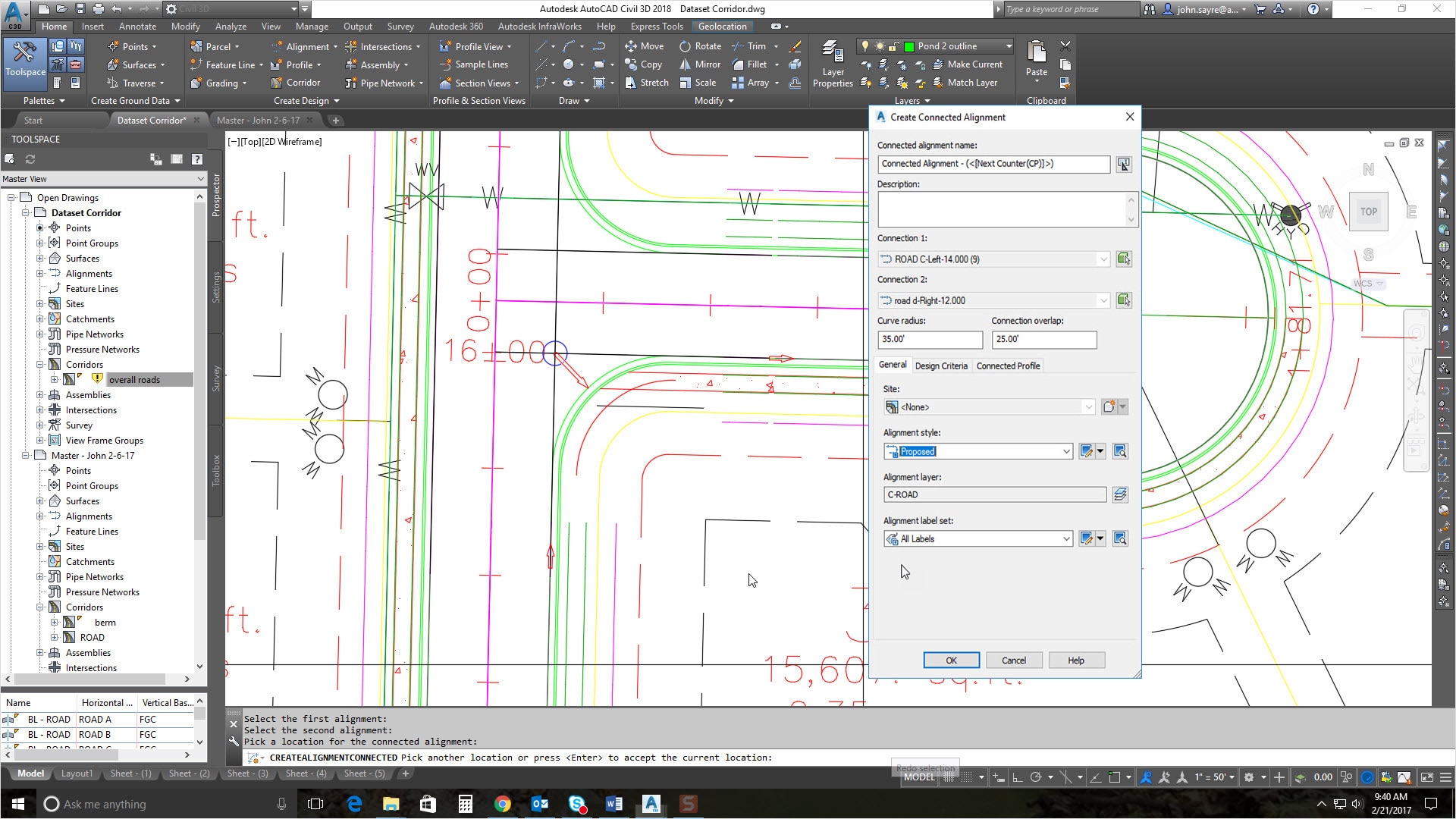

2 つの交差する線形とその縦断の間に摺り付けがある、動的にリンクされた新しい線形と縦断を作成します。

接続されている線形

配管のサイズ設定と解析

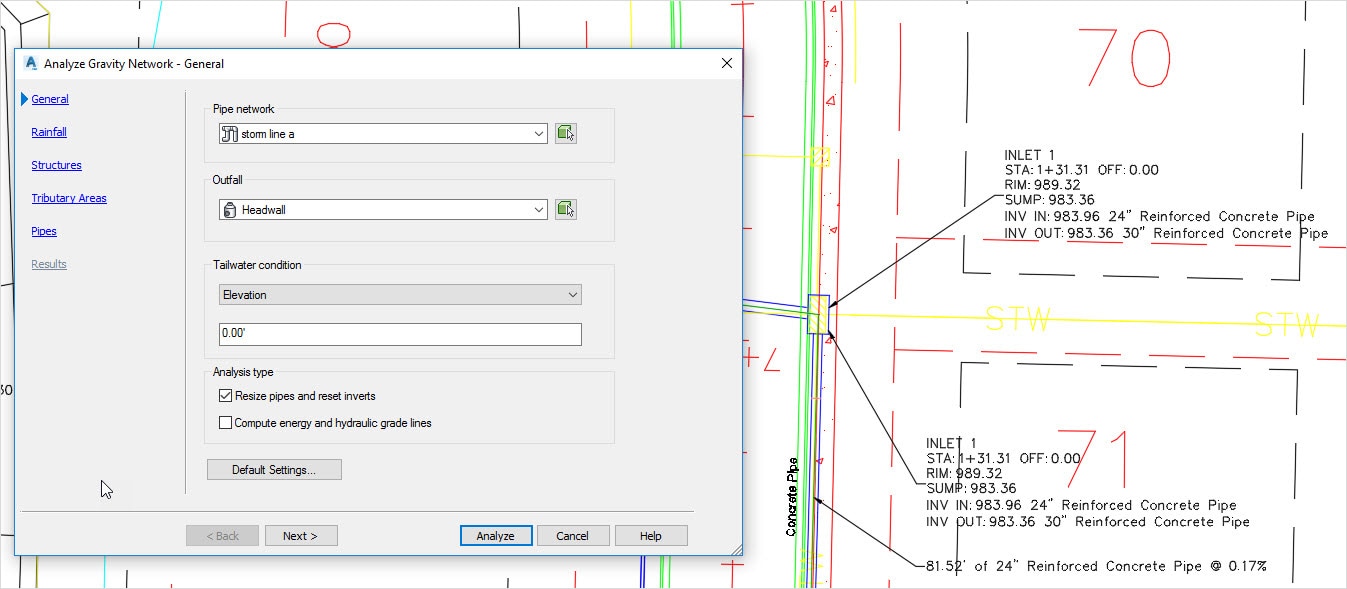

パイプサイズの変更、インバートの再設定、動水勾配線とエネルギー勾配線の計算が標準規格 HEC-22 2009 に準拠して行われます。

配管のサイズ設定と解析

平面図と縦断シートの作成

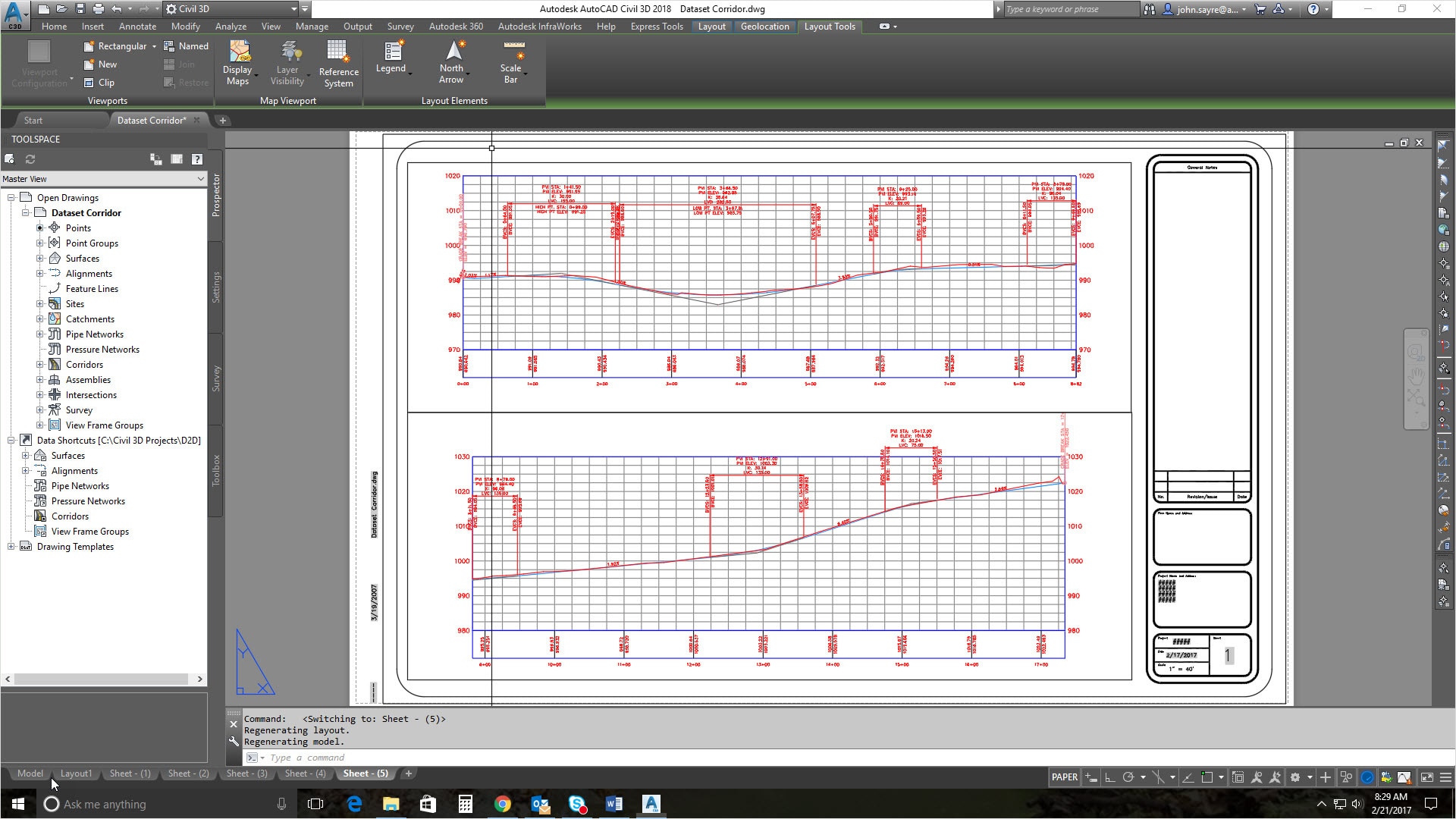

複数の平面図または縦断ビューを 1 つのシート上に配置することにより、平面図/平面図と縦断シート/縦断シートを作成できるようになりました。

平面図と縦断シートの作成

プロパティセットデータのラベル付け

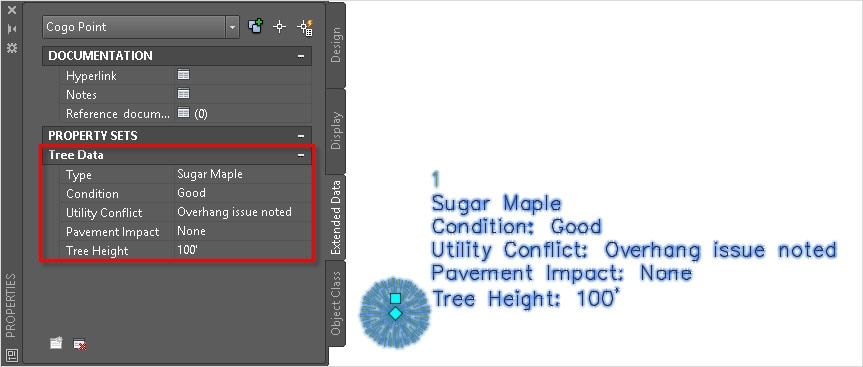

プロパティ セットを使用して、Civil 3D オブジェクトのラベルにカスタム データを追加できます。

プロパティセットデータのラベル付け

トラバースエディタ

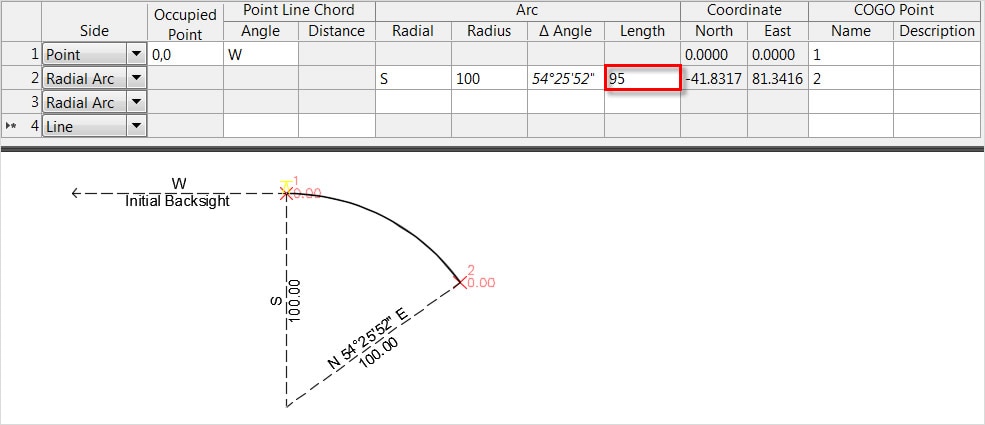

COGO 入力・編集ツールを使用して、トラバースの辺やサイドショットを表すポイント、線分、曲線を作成します。

トラバースエディタ

コリドーのオーバーラップの解決(屈曲部)

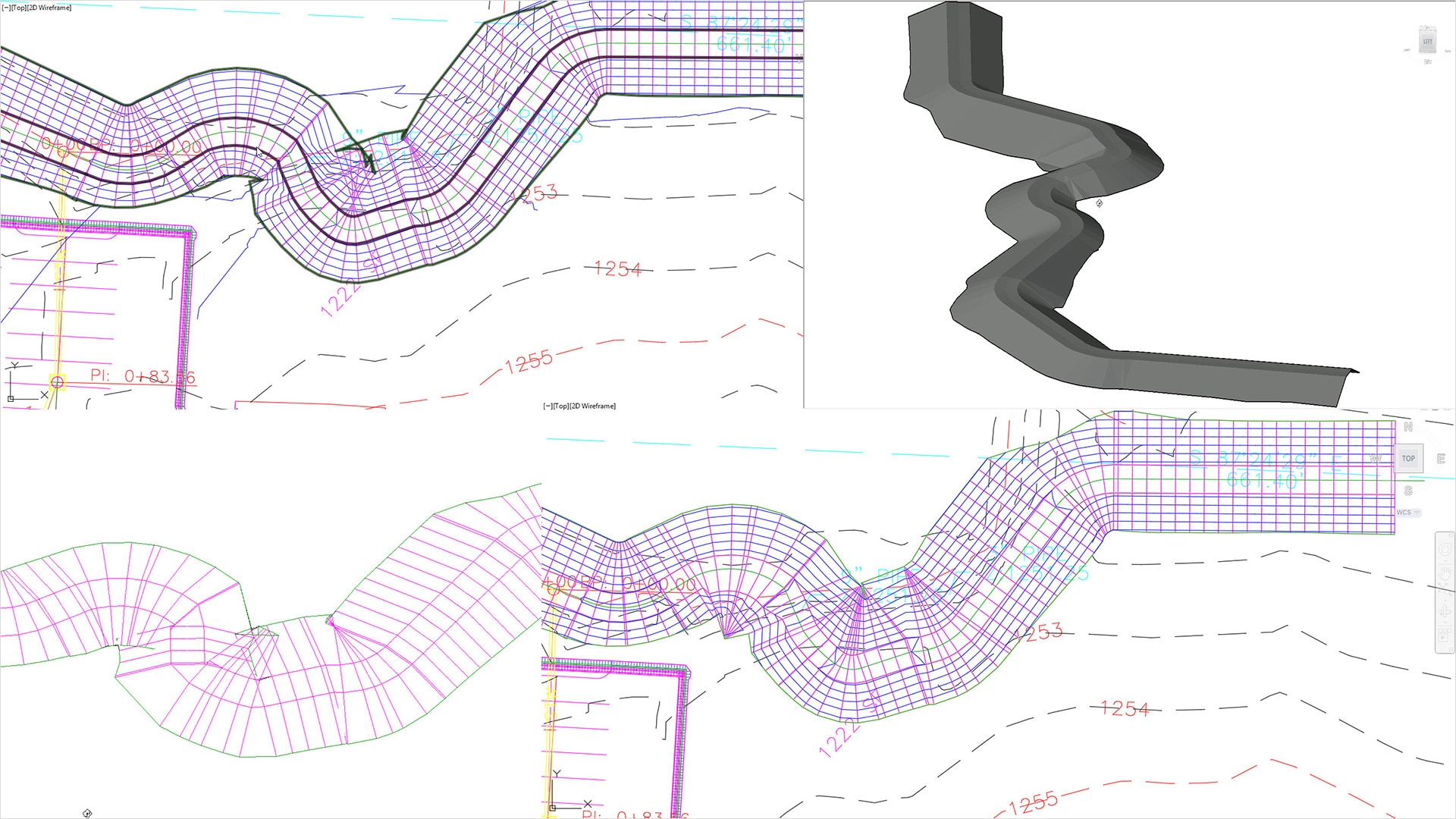

法面展開の条件で、コリドーの屈曲部ねじれを解決できるようになりました。

コリドーのオーバーラップの解決(屈曲部)

動作環境

Autodesk Civil 3D の動作環境

詳細情報

Autodesk Civil 3Dソフトの製品情報
